HAC-MD系統介紹：

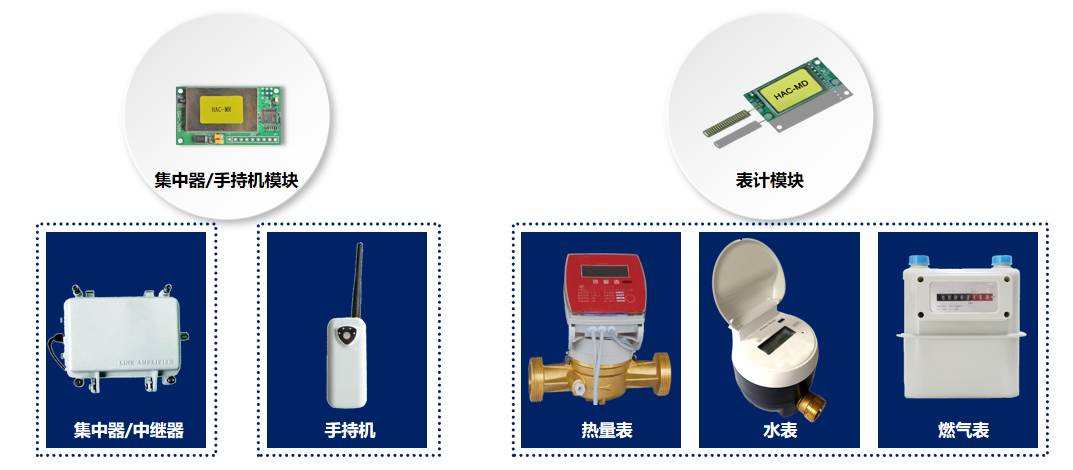

系統組成：無線抄表采集模塊HAC-MD、集中器HAC-GWD、中繼器HAC-RPD、手持機HAC-RHU、WEB服務端。

系統說明：HAC-MD模塊與HAC-RPD中繼器，HAC-GWD集中器組成一個固定的多點對一點的通訊網絡，MD定時4小時或者每計量0.5m3低速率上報一次數據直接或通過中繼器傳輸?shù)郊衅?；集中器再通過GPRS傳輸?shù)椒?wù)器?？刂泼钔ㄟ^服務器由GPRS下載到集中器，再下發到MD模塊進行相應的控制。配套HAC-RHU手持機可組成可移動的多點對一點網絡，對MD進行適時抄表和控制。

系統特點：HAC-MD組網系統方便，簡潔，靈活，用戶現場不需要任何設置。傳輸距離遠、功耗超低、體積小、可靠性高、抄表成功率高。網絡沒有邊界，方便維護、調整、擴容。HAC-GWD集中器至少可以管理2000臺HAC-MD，每天都會有數據更新。

HAC-MD模塊功能特點：

·  微功率發射，有效發射功率30mW(15dbm)。

·  工作頻段為480MHz，屬于計量專用頻段，無需申請頻點。

·  工作電壓范圍為+2.8～6 VDC，超低功耗設計，靜態電流≤9uA，平均功耗≤25uA。發射最大脈沖電流≤70mA?？亻y最大脈沖電流和閥門有關（≤500mA）。

·  使用ER18505電池，使用壽命可達8年以上。

·  集成采集、計量、控閥、無線通信、軟時鐘、超低功耗、電源管理，防磁攻擊等功能于一體。

·  集中器或手持機10s內完成控閥或抄表操作，可視通信距離大于2000米，配套手持機完全解決通信盲區。

·  每4小時或計量到0.5M3 發射一次，可視通信距離大于2000米，配套集中器和中繼器完成定點抄讀，方便能源監控管理。跳頻擴頻模式，解決單一頻率同頻干擾問題。

·  提供4個可設信道組，更加有效的避免可能產生的頻點干擾。

·  支持單、雙干脈沖計量，也可選購直讀計量方式，出廠前固定計量方式。

·  電源管理功能，檢測發射狀態電壓并上報。

·  磁攻擊檢測功能，檢測惡意磁攻擊時產生報警標志

·  支持掉電存儲功能，模塊掉電后，不需要重新初始化計量值。

·  支持群抄和點對點抄表功能。只有手持機才提供群抄功能。

·  支持閥門控制，可由手持機，集中器等發送閥門控制命令控制閥門。

·  閥門防斷線功能，控制閥門時檢測閥門線路，控制超時則產生閥門斷線（異常）報警標志。

性能參數：

尺寸：43.5mm×21mm×3.2mm

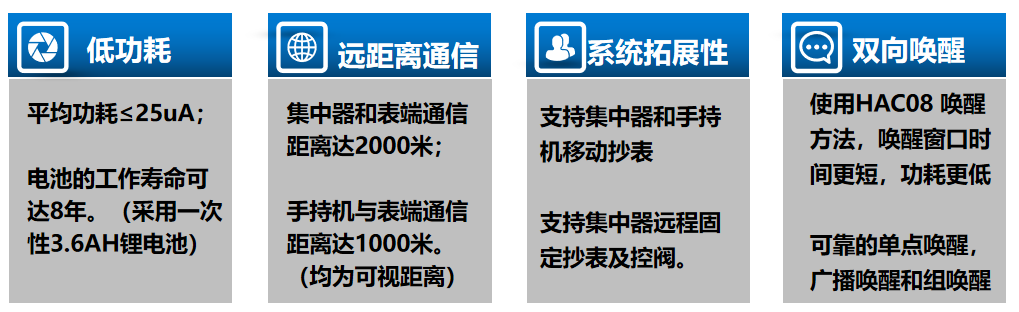

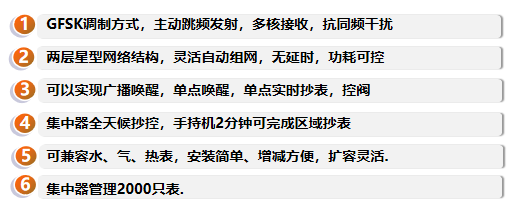

HAC-MD系統特點：

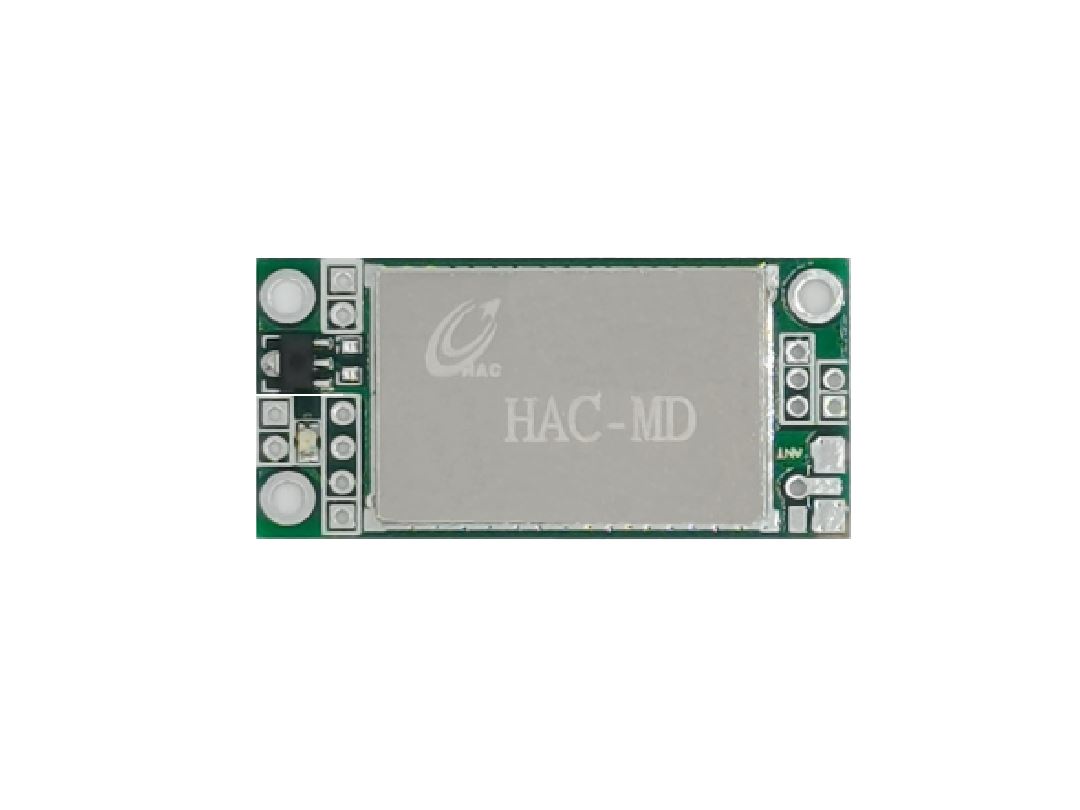

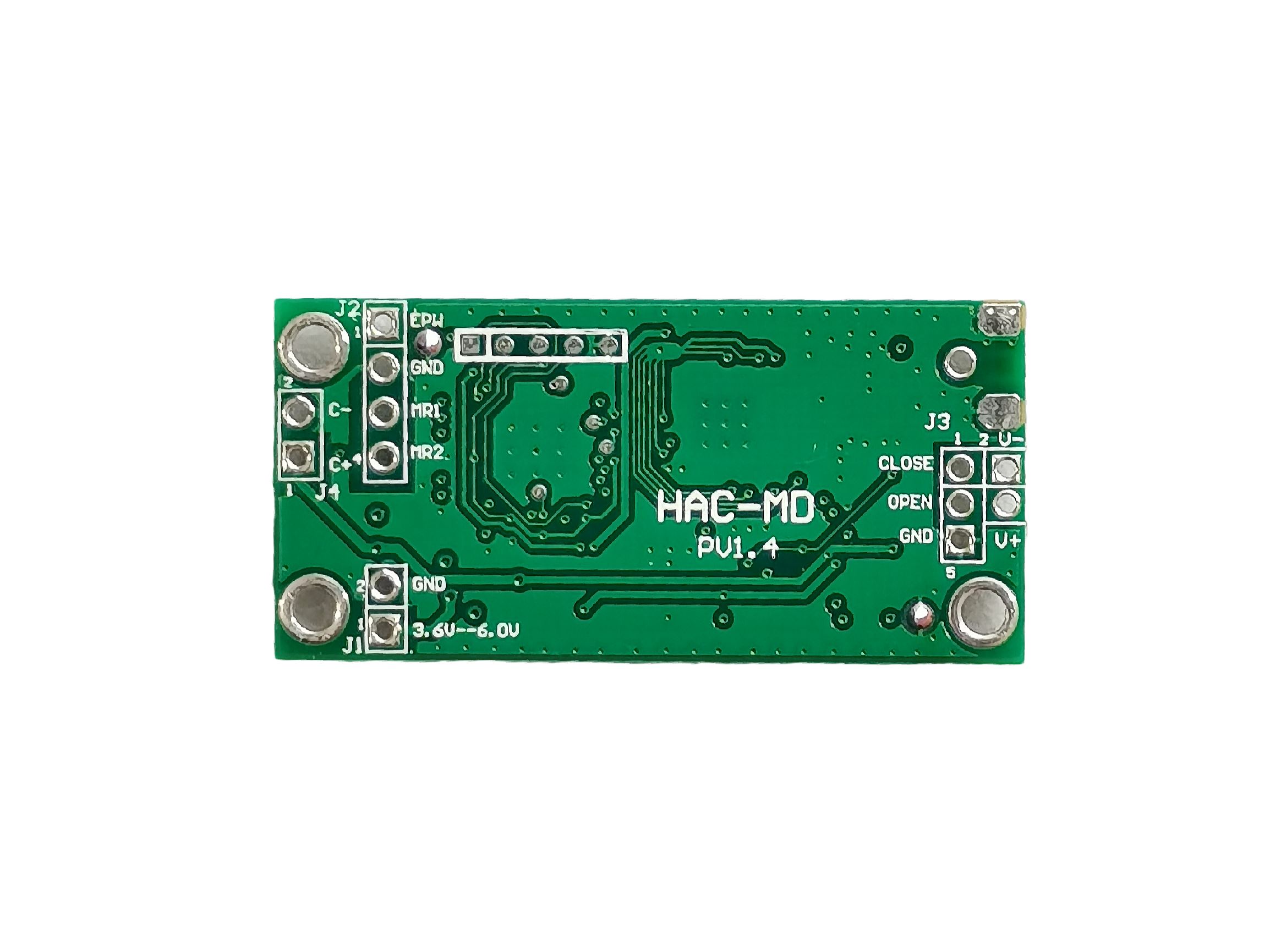

HAC-MD硬件實例：
